পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HYCM
সাক্ষ্যদান: CE, ISO, GOST, CU-TR
মডেল নম্বার: QTZ50(5010) টাওয়ার ক্রেন
নথি: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $33400-34000 per set
প্যাকেজিং বিবরণ: নগ্ন প্যাকিং, 3*40'HQ+1*20'GP পাত্রে।
ডেলিভারি সময়: আমানত বা মূল এলসি প্রাপ্তির 10 দিন পর
পরিশোধের শর্ত: টিটি, এলসি
যোগানের ক্ষমতা: প্রতি মাসে 40 সেট
শর্ত: |
100% নতুন |
প্রয়োগ: |
ভবন এবং প্রকল্প |
প্রকার: |
টাওয়ার হেড দিয়ে স্থির |
Max. সর্বোচ্চ load ভার: |
4 টি |
জিবের দৈর্ঘ্য: |
50 মি |
টিপ। লোড: |
1.0 T |
পাওয়ার সাপ্লাই: |
380V/50Hz, 220V/60Hz বা ক্লায়েন্টদের চাহিদা অনুযায়ী |
মাস্ট বিভাগ: |
1.6*1.6*2.5 মি |
প্রধান জ্যা: |
135*10 মিমি (বর্গ নল) |
শর্ত: |
100% নতুন |
প্রয়োগ: |
ভবন এবং প্রকল্প |
প্রকার: |
টাওয়ার হেড দিয়ে স্থির |
Max. সর্বোচ্চ load ভার: |
4 টি |
জিবের দৈর্ঘ্য: |
50 মি |
টিপ। লোড: |
1.0 T |
পাওয়ার সাপ্লাই: |
380V/50Hz, 220V/60Hz বা ক্লায়েন্টদের চাহিদা অনুযায়ী |
মাস্ট বিভাগ: |
1.6*1.6*2.5 মি |
প্রধান জ্যা: |
135*10 মিমি (বর্গ নল) |

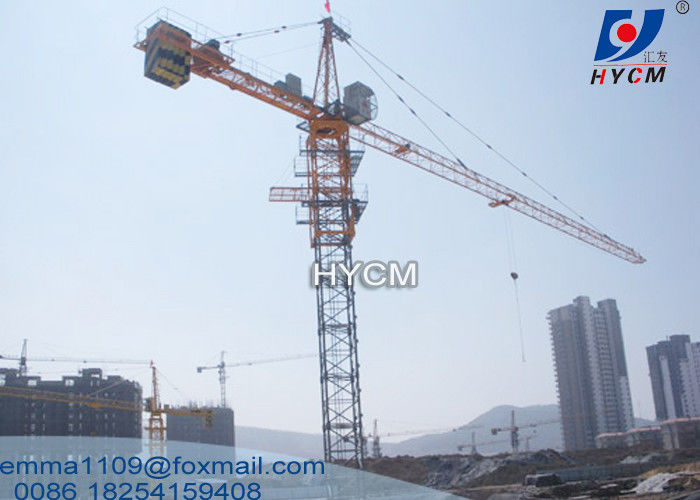

ক্যাট হেড টপ কিট পাওয়ার লাইন টাওয়ার ক্রেন qtz50 বিল্ডিং লিফট নিরাপত্তা সরঞ্জাম
আমরা আমাদের গ্রাহকদের মূল্য; আমরা আমাদের গ্রাহকদের মূল্য ¢ গ্রাহকদের
এইচওয়াইসিএম-টাওয়ার ক্রেন উচ্চমানের পণ্য (টাওয়ার ক্রেন) এবং নিখুঁত পরিষেবাতে ফোকাস করুন
পারফরম্যান্স প্যারামিটার
a. সর্বাধিক জিব দৈর্ঘ্যঃ 50 মিটার
b. সর্বোচ্চ উত্তোলন ক্ষমতাঃ 4t
জিব টিপে সর্বোচ্চ উত্তোলন ক্ষমতাঃ ১.০ টন
d. সর্বোচ্চ উত্তোলন মুহূর্তঃ 500 t.m.
e. সর্বোচ্চ স্বতন্ত্র উচ্চতাঃ ৩০ মিটার
f. নোঙ্গরযুক্ত ক্রেনের সর্বোচ্চ কাজের উচ্চতাঃ ১২০ মিটার
ঘ. টাওয়ার ক্রেনের ধরনঃ বাইরের পাশের আরোহণের ধরন / অভ্যন্তরীণ আরোহণের ধরন এবং মোবাইল ধরন সহ স্থির
স্পেসিফিকেশন
মডেল | QTZ50 (5010) টাওয়ার ক্রেন | |
প্রকার | টপকিট / বিড়ালের মাথা | |
কাজের ব্যাসার্ধ (মি) | 50 | |
সর্বাধিক লোড ক্ষমতা (টি) | 4 | |
টিপ লোড (টি) | 1.0 | |
স্বতন্ত্র উচ্চতা (মি) | 29 | |
সর্বোচ্চ। অ্যাঙ্করিংয়ের সাথে উচ্চতা (মি) | 120 | |
মস্ত বিভাগের মাত্রা (মি) | 1.6x1.6x2.5, বর্গক্ষেত্র ১৩৫×১০ মিমি | |
উত্তোলন যন্ত্রপাতি | গতি (মি/মিনিট) | (a=2) ৬৪.১৫/৩২.৫৭/৭।0 |
মোটর শক্তি (কেডব্লিউ) | মেষপালক, ১৫/৪ | |
স্লিভিং মেকানিজম | গতি (r/min) | 0.70/0.35 |
মোটর শক্তি (কেডব্লিউ) | 3.7 | |
ট্রলি মেশিন | গতি (মি/মিনিট) | 38.৬/২৫।2 |
মোটর শক্তি (কেডব্লিউ) | 2.২/১5 | |
জ্যাক-আপ সিস্টেম | গতি (মি/মিনিট) | 0.4 |
মোটর শক্তি (কেডব্লিউ) | 4 | |
মোট শক্তি (কেডব্লিউ) | 24.9 | |
পাওয়ার সাপ্লাই | 380V/50Hz অথবা ক্লায়েন্টের প্রয়োজন অনুযায়ী |
কিছু অংশ
1. বাইরের ক্লাইম্বিং টাওয়ার ক্রেন একটি কংক্রিট বেস উপর মাটিতে সংযুক্ত করা হয়.
2. তারপর বেসটি মাস্টের সাথে সংযুক্ত করা হয় যা ক্রেনকে তার উচ্চতা দেয়।
3. এরপরে মাস্টটি স্লেভিং ইউনিটের সাথে সংযুক্ত করা হয় যা ক্রেনকে ঘোরানোর অনুমতি দেয়।
4স্লিভিং ইউনিটের উপরে তিনটি প্রধান অংশ রয়েছে যা হলঃ দীর্ঘ অনুভূমিক জিব, সংক্ষিপ্ত কাউন্টার-জিব এবং টাওয়ার হেড।
5দীর্ঘ অনুভূমিক জিব হ'ল ক্রেনের যে অংশটি লোড বহন করে।
6. কাউন্টার-জিব একটি কাউন্টারওয়েট বহন করে, সাধারণত কংক্রিট ব্লক, যখন জিব ক্রেনের কেন্দ্র থেকে এবং থেকে লোড স্থগিত করে।
7ক্রেন অপারেটর টাওয়ারের উপরে একটি ক্যাবিনে বসে থাকে অথবা মাটি থেকে রেডিও রিমোট কন্ট্রোলের মাধ্যমে ক্রেনটি নিয়ন্ত্রণ করে।প্রথম ক্ষেত্রে অপারেটর এর ক্যাব সবচেয়ে সাধারণত turntable সংযুক্ত টাওয়ার উপরের অবস্থিত, কিন্তু জিব উপর মাউন্ট করা যেতে পারে, বা আংশিকভাবে টাওয়ার নিচে.
8. উত্তোলন হুকটি ক্রেন অপারেটর দ্বারা বৈদ্যুতিক মোটর ব্যবহার করে চালিত হয়।
9. হুকটি দীর্ঘ অনুভূমিক বাহুতে অবস্থিত যার মধ্যে তার মোটরও রয়েছে।
